EV-ES / EV-BPM

EV-ES Battery Monitor / EV-BPM to autorskie urządzenie monitorujące parametry modułów elektrycznych i całych baterii z szerokiej gamy producentów samochodów elektrycznych.

Monitor jest w stanie odczytać napięcia, temperatury, parametry pracy z fabrycznych układów BMS (Battery Management System) oraz CMU (Cell Monitoring Unit)  dostarczonych przez producenta baterii poprzez komunikację CAN oraz magistrale szeregową.

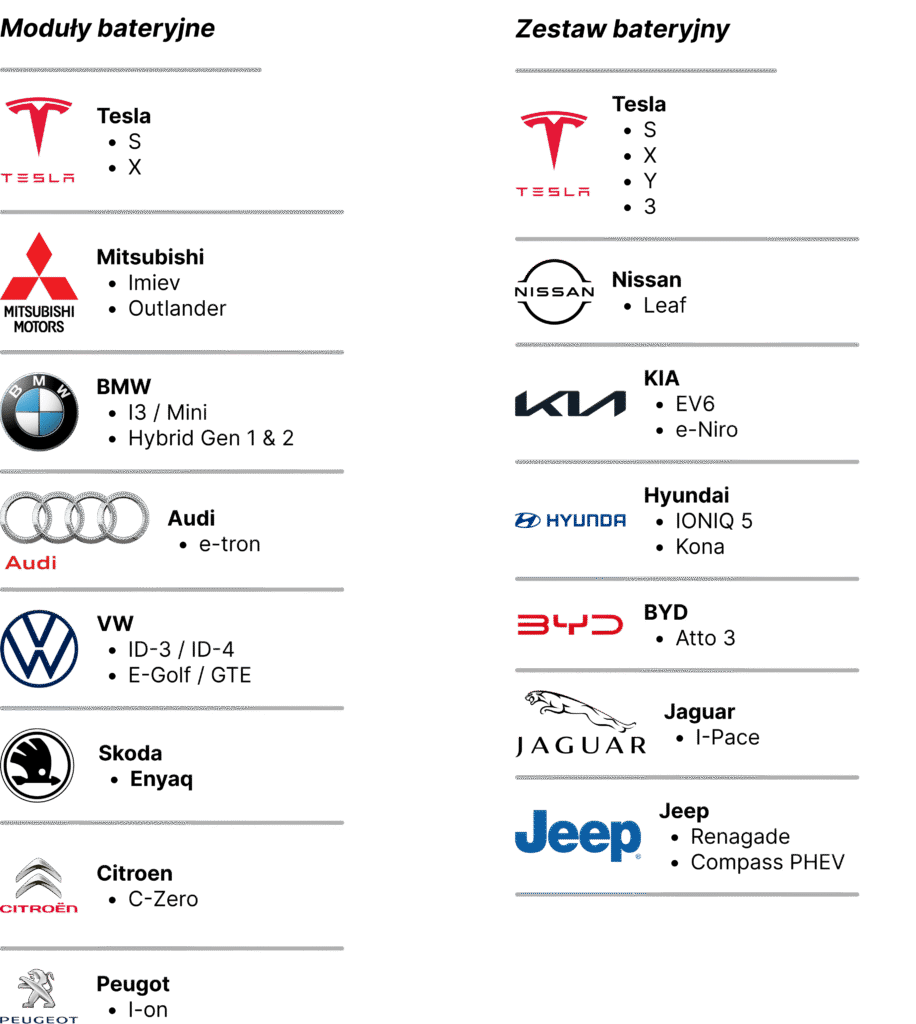

AKTUALNIE OBSŁUGIWANE

OPIS

Urządzenie wyposażone jest w system bezpłatnych i płatnych subskrypcji – jeżeli w przyszłości pojawią się nowe funkcjonalności, nowe wspierane baterie, przekładniki prądowe, inwertery itp. wówczas użytkownik może dostać lub wykupić taką subskrypcję bez potrzeby odsyłania urządzenia (pod warunkiem kompatybilności płytki elektronicznej z wymaganiami subskrypcji).

Pojedyncze moduły danego producenta mogą być łączone ze sobą w różne konfiguracje szeregowe (S) i równoległe (P) dostosowując napięcia i pojemności. Monitor posiada również darmowe funkcje załączania i rozłączania styczników (12V) sterujących niskim lub wysokim stanem napięcia modułu.

Najnowszy model elektroniki ma dodatkowo zintegrowane 2 kanały komunikacyjne obsługujące CAN-FD i CAN 2.0, które pozwolą na szerszą komunikację z nowszymi modelami baterii i inwerterów.

Urządzenie obsługuje różnego rodzaju przekładniki prądowe (CAN, analogowe), które pozwalają na dokładne pomiary oraz ograniczenie prądu rozładowywania i ładowania baterii.

TECH INFO

Obsługiwane przekładniki prądowe:

  • LemCAB 300,
  • LemCAB 500,
  • IsaScale,
  • Victor Lynx,
  • Analogowe (+5V),
  • Analogowe – dwukanałowe (+5V).

Sterownik wyposażony jest w układ WiFi, który może pracować jako Access Point (AP) lub może być podpięty bezpośrednio do domowej sieci wewnętrznej (STA).
Drugim sposobem jest sterowanie poprzez kabel USB-C – wymagany jakikolwiek program do obsługi komunikacji szeregowej, np. CoolTerm, RealTerm itp.

W momencie podpięcia sterownika do sieci WiFi z dostępem do internetu, użytkownik ma możliwość aktualizacji oprogramowania do najnowszej wersji z nowymi i ulepszonymi funkcjami.

Podgląd i ustawienia urządzenia może odbywać się przez:

  • przeglądarkę internetową,
  • wyświetlacz zintegrowany z obudową,
  • duży wyświetlacz 7 cali,
  • PC (konsolę),
  • API (komunikacja HTTP oraz UART).

Wyprowadzone jest również wejście, do którego można podpiąć zewnętrzny przełącznik ON-OFF, czujkę dymu, ognia itp., które rozłączą baterię w dowolnej sytuacji.

W celu poprawienia parametrów pracy magazynu energii, urządzenie zostało wyposażone w komunikację z wybranymi inwerterami. Dzięki stałej komunikacji możną zarządzać m.in. prądem ładowania i rozładowywania.



Obsługiwane inwertery:

  • Victron SMA,
  • Sofar HYD,
  • SolaX Hyb X1 / X3,
  • Deye,
  • i inne emulujące Pylontech.

Urządzenie może być zintegrowane z różnego rodzaju systemami Smart Home poprzez integracje MQTT. Dla Home Assistant zostało wprowadzone automatyczne wykrywanie. Dzięki integracji można bez problemu zbierać dane diagnostyczne z urządzenia, a także zarządzać jego działaniem.

Produkt jest w stalej fazie rozwoju, więc systematycznie pojawiają się aktualizację, które mogą znacznie poprawić pracę urządzenia.

Zasilanie przez zasilacz buforowy 12V.
